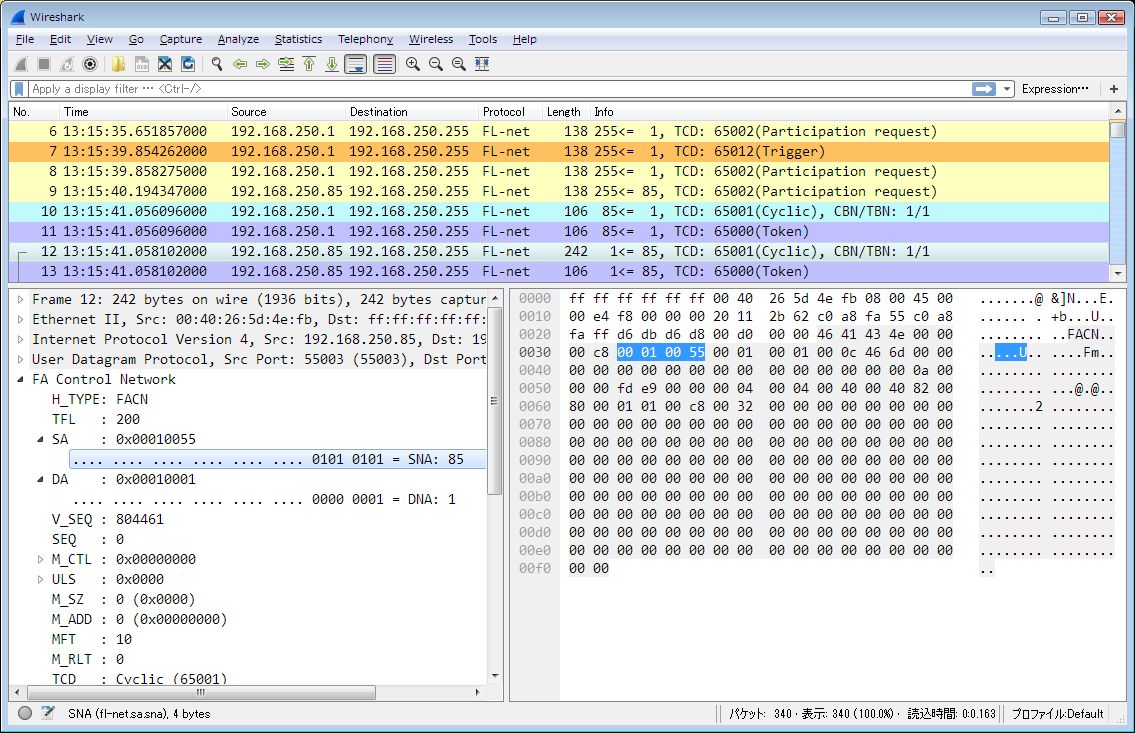

 Wiresharkのプラグイン |
|
|
Wiresharkに組み込まれたＬｕａを使用することにより、ユーザー独自のプロトコル解析を追加することができます。また、追加したプロトコルによる「表示フィルタ」や「色分けルール」も行えます。
以降にて産業用オープンネットワークＦＬ－ｎｅｔを追加した際の記載します。
●プラグインの使い方
Wiresharkのデフォルト設定状態ではLuaは有効になっていません。Wiresharkを
インストールしたディレクトリにあるinit.luaを編集することでLuaの有効化とプラグインの
追加を行います。
（１）ＦＬ－ｎｅｔプラグインの設定
Ｗｉｒｅｓｈａｒｋをインストールしたディレクトリ下にＦＬ－ｎｅｔプラグイン・ファイルを配置して、
同ディレクトリ下にある”ｉｎｉｔ．ｌｕａ”を以下のように編集する。
Ｗｉｒｅｓｈａｒｋ ｖ１．０～ｖ１．２の場合
①disable_luaの行をコメントにしてＬｕａを有効にする。
disable_lua = true; do return end;
↓
-- disable_lua = true; do return end; |
②run_user_scripts_when_superuserをfalseからtrueに変更する。
run_user_scripts_when_superuser = false
↓
run_user_scripts_when_superuser = true |
③最終行にプラグインの追加を記述する。
| dofile("FL-netProto.lua") |
Ｗｉｒｅｓｈａｒｋ ｖ１．４～ｖ２．０の場合
①最終行にプラグインの追加を記述する。
| dofile(DATA_DIR.."FL-netProto.lua") |
（２）ＦＬ－ｎｅｔ色分けルールの使用方法
①Ｗｉｒｅｓｈａｒｋのメニューで［Ｖｉｅｗ］→［Ｃｏｌｏｒｉｎｇ Ｒｕｌｅｓ］をクリックする。
②［Ｉｍｐｏｒｔ］をクリックして”ＦＬ－ｎｅｔＰｒｏｔｏＣｏｌＦｉｌｔｅｒ．ｔｘｔ”を指定する。
③追加したＦＬ－ｎｅｔのルールを”ＵＤＰ”よりも優先度を高くする（表示画面の上方にある
ルールの方が優先度が高い）。
④［ＯＫ］をクリックする。

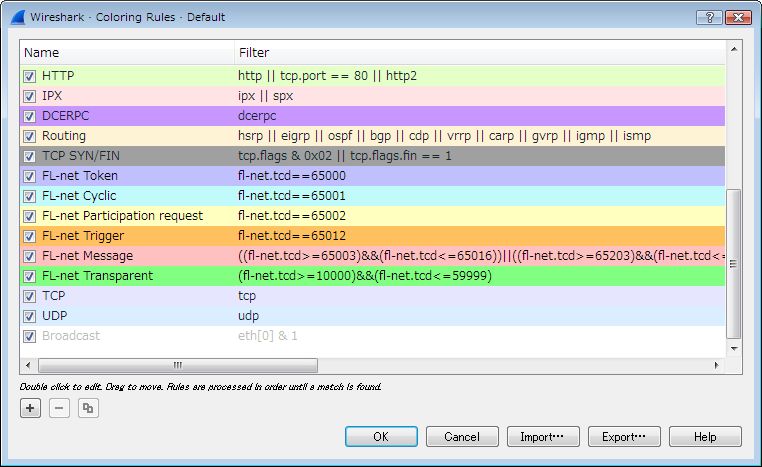

色分けルールの参考画面
（３）ＦＬ－ｎｅｔ表示フィルタの使用方法
ＦＬ－ｎｅｔのＴｏｋｅｎフレームのみ表示したい場合には、Ｗｉｒｅｓｈａｒｋのメイン画面のＦｉｌｔｅｒの
テキストボックスに”ｆｌ－ｎｅｔ．ｔｃｄ＝６５０００” と入力する。
ＦＬ－ｎｅｔで使用できる表示フィルタは、”Ｅｘｐｒｅｓｓｉｏｎ”をクリックして確認してください。

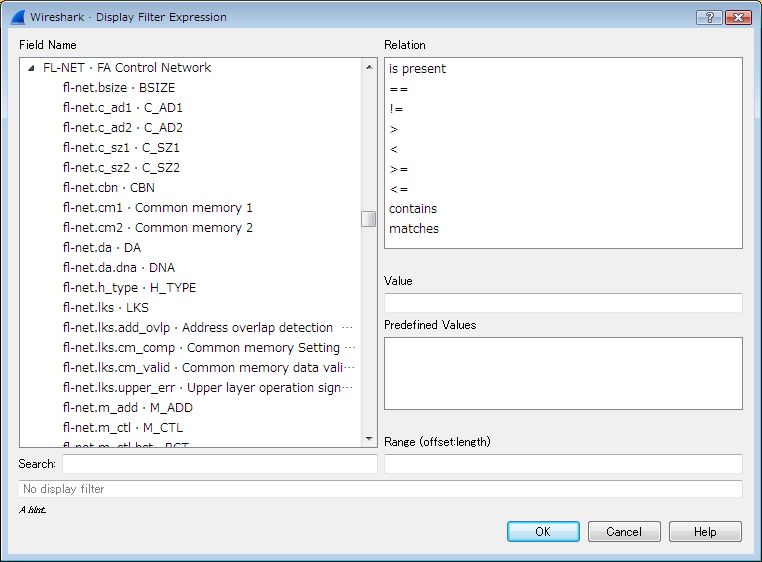

表示フィルタ式の画面
●使用上の注意
・自己責任でご使用ください（Version １．０～１．１２、２．０にて動作確認済み）。
